【.NET Core项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

本篇将介绍如何扩展 Ocelot 中间件实现自定义网关,并使用 2 种不同数据库来演示 Ocelot 配置信息存储和动态更新功能,内容也是从实际设计出发来编写我们自己的中间件,本文内容涵盖设计思想内容和代码内容,我希望园友们最好跟着我这个文章的思路先理解好后再看源代码,这样有利于融会贯通,本篇的文档及源码将会在 GitHub 上开源,每篇的源代码我将用分支的方式管理,本篇使用的分支为course1

附文档及源码下载地址:[https://github.com/jinyancao/CtrAuthPlatform/tree/course1]

一、数据库设计

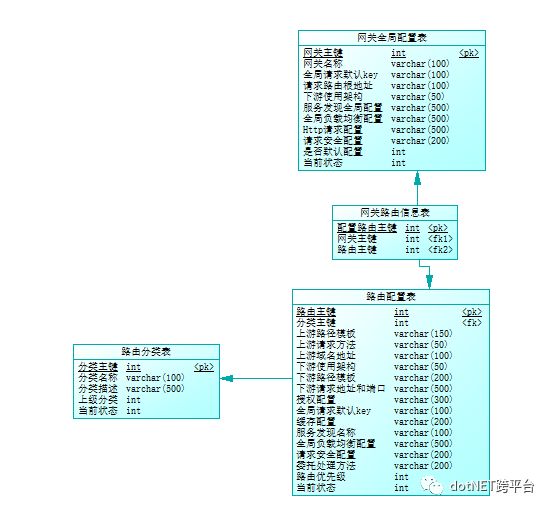

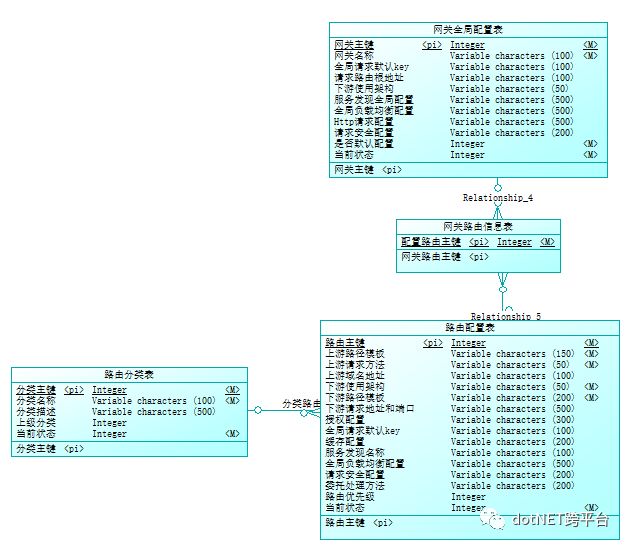

上一篇中我们介绍了 Ocelot 中要满足我们需求,我们需要把配置信息转到数据库存储,今天我们就从数据库设计开始,数据库设计我采用的是PowerDesigner,首先打开软件,新建一个概念模型。根据 Ocelot 的配置文件,我们可以发现,配置信息由全局配置信息和路由信息组成,这时候我们可以设计表结构如下,为了满足后续多个路由的切换,增加了网关和路由多对多关系,以后我们可以随时根据不同规则切换,详细的表字段可以自行根据 Ocelot 配置文档和设计文档对照查看,这里我移除了限流的字段,因为我们后续需要自定义限流,用不上原来的方法。
【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

生成物理模型

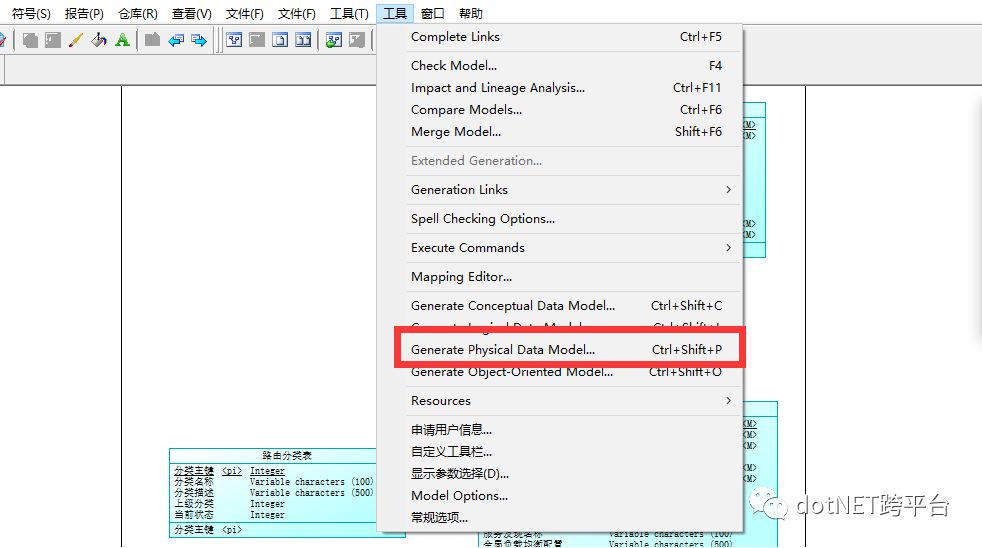

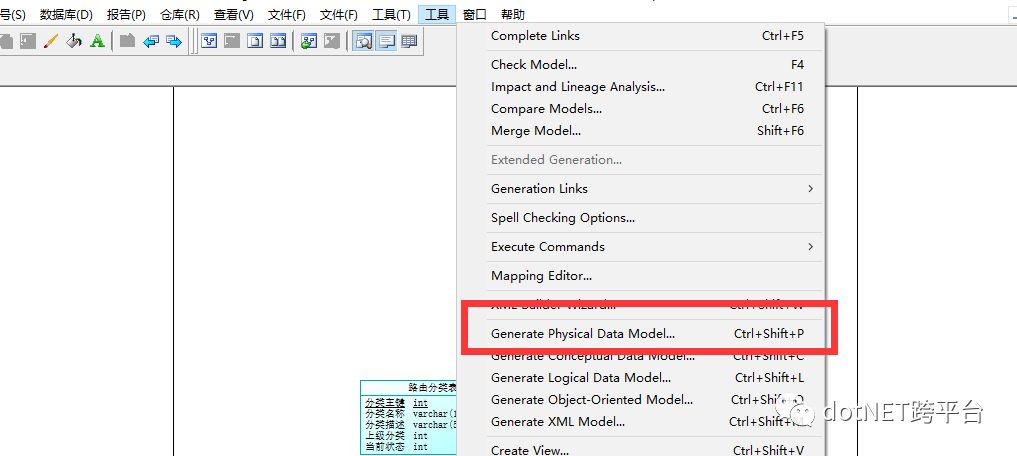

数据库设计好后,我们需要把概念模型转成物理模型,使用Ctrl+Shift+P快捷键,我们默认使用 MSSQL2008R2 实现配置存储,所有在弹出的对话框中选择,然后点击确认后会自动生成 MSSQL2008R2 的物理模型,可以看到数据类型和表之间的关连关系都生成好了,奈斯,一切都是那么完美,如果主键为自增类型,手动标记下即可。
【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)
【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)
【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

现在我们需要生成我们创建数据库的 SQL 脚本了,别忘了保存下刚才生成的物理模型,因为以后还需要用到。

生成数据库脚本

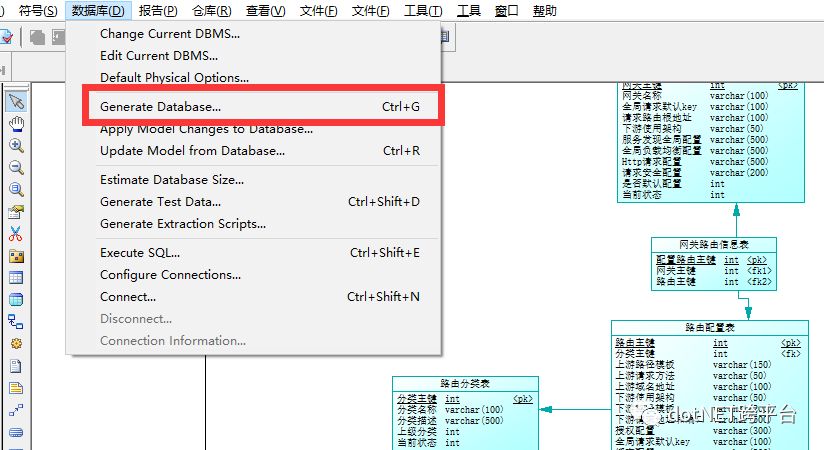

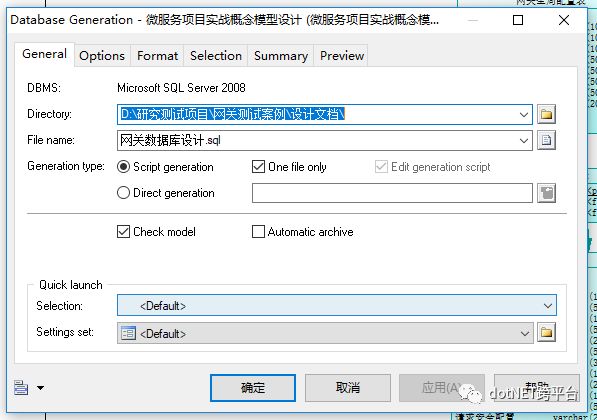

如图所示,可以使用快捷键Ctrl+G生成数据库脚本,点击确认生成并保存,然后把生成的脚本在我们新建的数据库里执行,这样我们的数据库就设计完成了。
【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)
【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

二、搭建并测试中间件

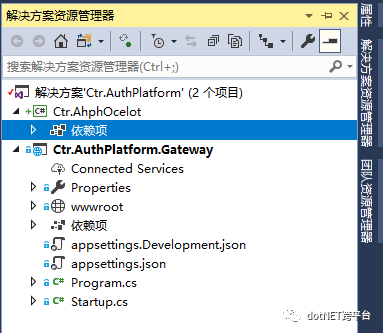

我们使用VS2017新建一个.NETCORE2.1项目,然后新建一个类库来实现我们Ocelot 定制版中间件,建好后项目结构如下,现在开始我们第一个AhphOcelot定制中间件编写。
【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

首先我们回顾下【.NET Core 项目实战-统一认证平台】第二章网关篇-重构 Ocelot 来满足需求的源码解析,关于配置信息的读取如下,我们只需要重写下CreateConfiguration方法实现从数据库里取就可以了,既然有思路了,

public static async Task<IApplicationBuilder> UseOcelot(this IApplicationBuilder builder, OcelotPipelineConfiguration pipelineConfiguration){
    //创建配置信息
    var configuration = await CreateConfiguration(builder);
    ConfigureDiagnosticListener(builder);    return CreateOcelotPipeline(builder, pipelineConfiguration);
}

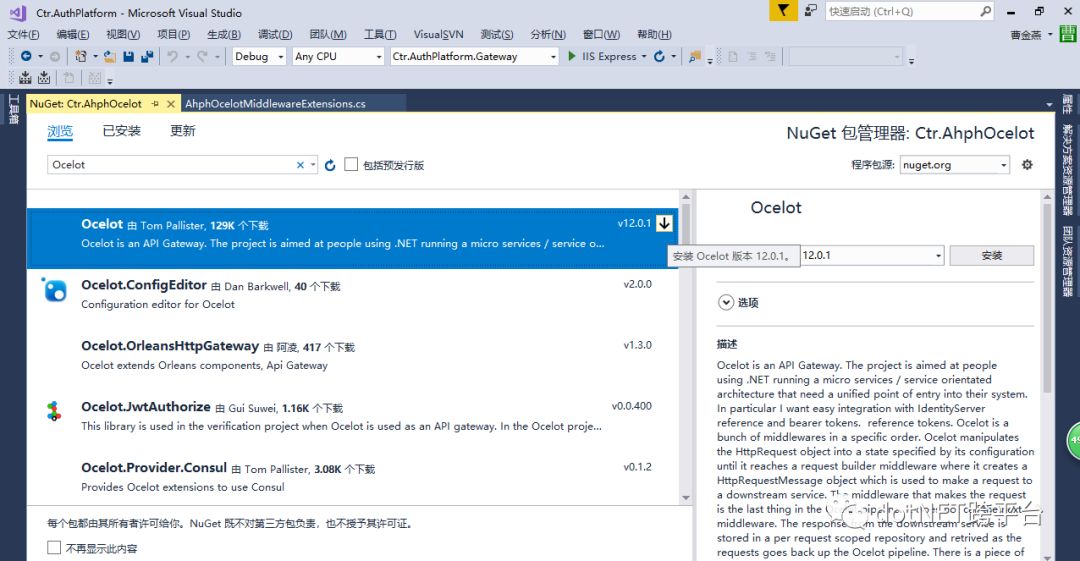

那就开始改造吧,我们新建一个Ctr.AhphOcelot类库,来实现这个中间件,首先新建自定义中间件扩展,这个扩展是在原有的Ocelot的基础上进行改造,所以需要先在Nuget中安装Ocelot,这系列课程我们以最新的Ocelot 12.0.1版本进行扩展。
【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

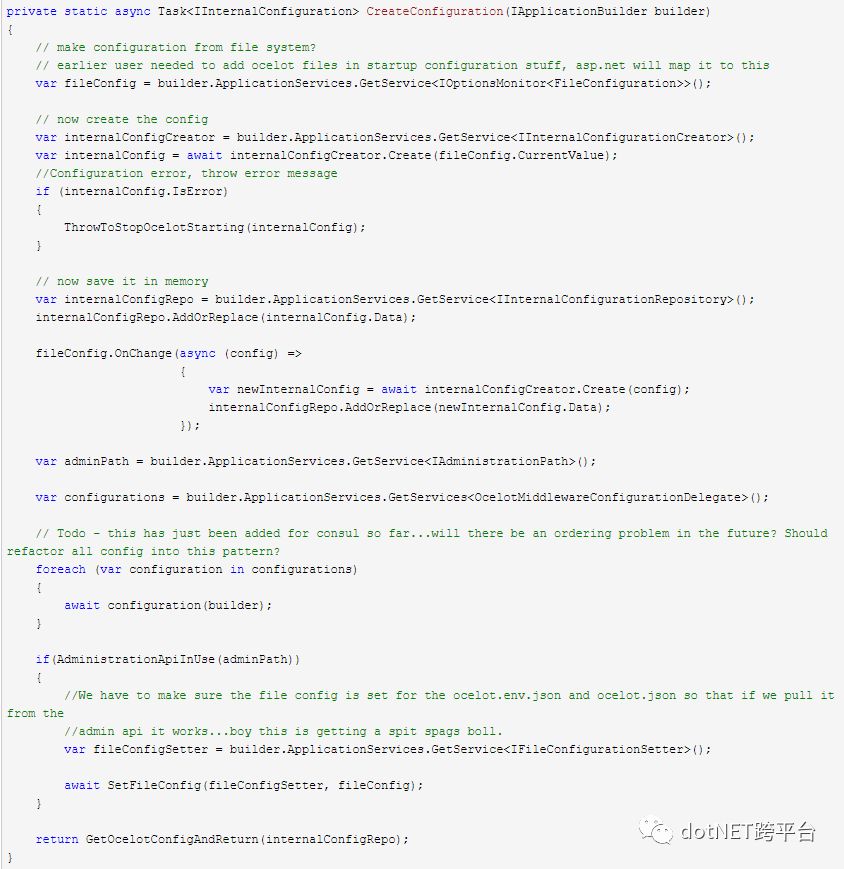

首先我们要了解,Ocelot的配置信息是怎么加载进来的呢?

【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

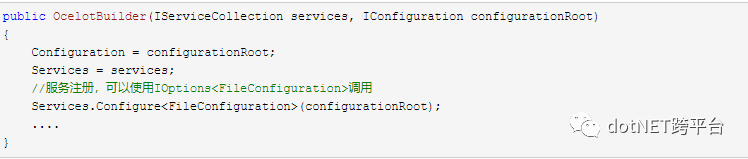

查看源码后发现是是从OcelotBuilder加载的配置文件,也就是最早的AddOcelot()方法时注入的。

【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

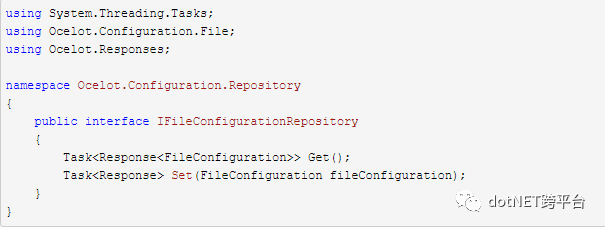

现在我们要实现从数据库提取配置信息,可以查看下Ocelot是否给我们提供了相关扩展接口,通过Ctrl+F查找FileConfiguration实体在哪些地方可以返回,IFileConfigurationRepository接口一眼就能认出,配置文件仓储类,我们可以重写这个接口实现即可完成配置文件从数据库提取,果然 Ocelot 是为定制而生,其实如果没有这个接口问题也不大,我们自己去定义和实现这个接口也一样可以完成。

【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

我们看看这个接口是否有默认实现,DiskFileConfigurationRepository方法实现了这个接口,通过名称就知道是直接从配置文件提取配置信息,再看下这个接口应用到哪里,继续Ctrl+F找到,FileConfigurationPollerFileAndInternalConfigurationSetter两个地方用到了这个接口,其中FileConfigurationPoller实现了IHostedService后台任务,我们不难看出,这个是一个定时更新任务,实际我们配置信息变更,肯定由管理员自己修改测试无误后发起,这里我们用不上,但是实现思路可以了解下。FileAndInternalConfigurationSetter是配置文件更新方法,这里我们如果使用数据库存储,更新肯定由我们自己管理界面更新,所以也用不上,这时有人会问,那如果配置文件发生变更了,我们怎么去更新。这时候我们需要了解配置信息在哪里使用,是否使用了缓存。其实上面也给出了答案,就是IInternalConfiguration.

// now create the configvar internalConfigCreator = builder.ApplicationServices.GetService<IInternalConfigurationCreator>();var internalConfig = await internalConfigCreator.Create(fileConfig.CurrentValue);

现在问题都梳理清楚了,现在我们实现的思路就是,首先通过数据库实现IFileConfigurationRepository接口内容(更新不需要实现,前面说过了),然后再我们数据库里修改了配置,更新IInternalConfiguration配置信息,即可完成我们的自定义任何地方的存储。

开发的思路就是顶层开始一步一步往下实现,最后完成我们的扩展。现在回到我们自己的代码,修改配置信息代码如下,是不是精简很多了,但是有 2 个问题未解决,一是需要实现IFileConfigurationRepository,二是还没实现动态更新。

【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

1、实现 IFileConfigurationRepository 接口

本系列所有课程都是基于轻量级的ORM框架dapper实现

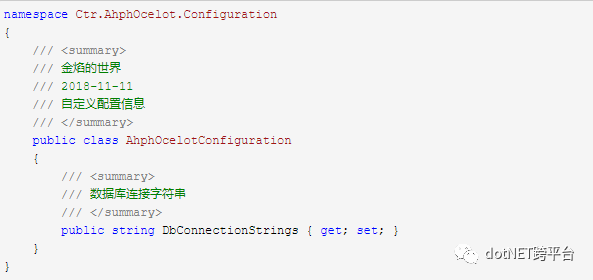

首先需要NuGet包里添加Dapper,然后我们需要把设计的表生成实体,至于如何生成这里就不介绍了,实现方式很多,相关的帖子很多。使用 Dapper 时,我们需要知道知道连接方式,这时需要在中间件的基础上扩充一个配置文件接收配置数据,这样我们才能使用配置的信息内容。

【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

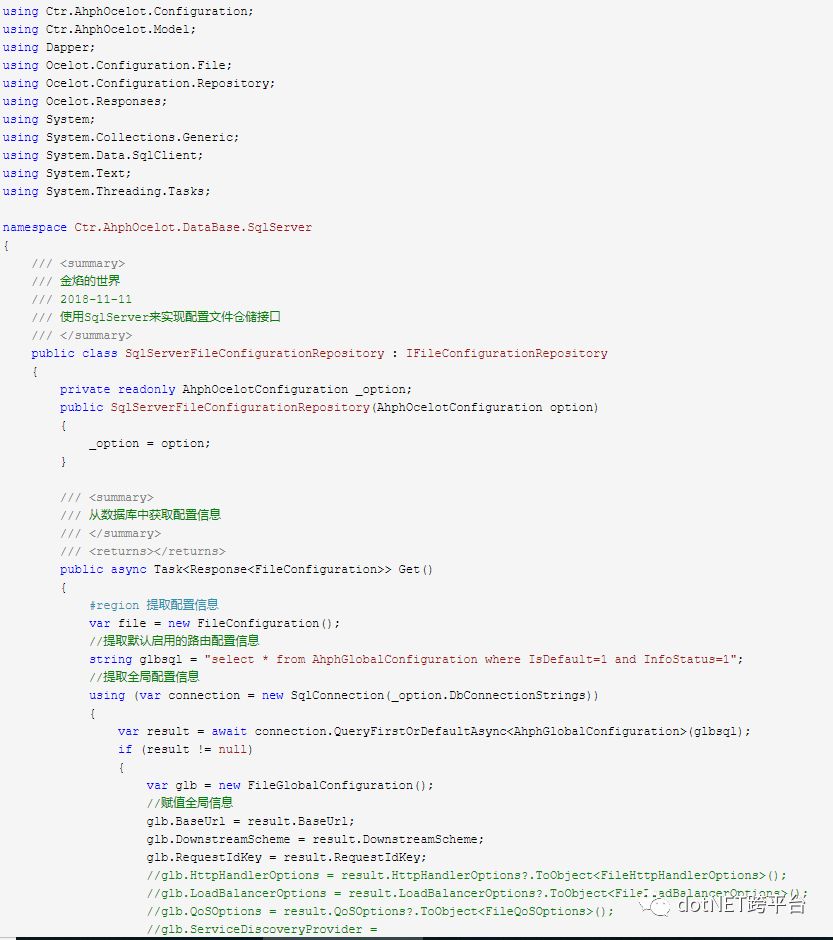

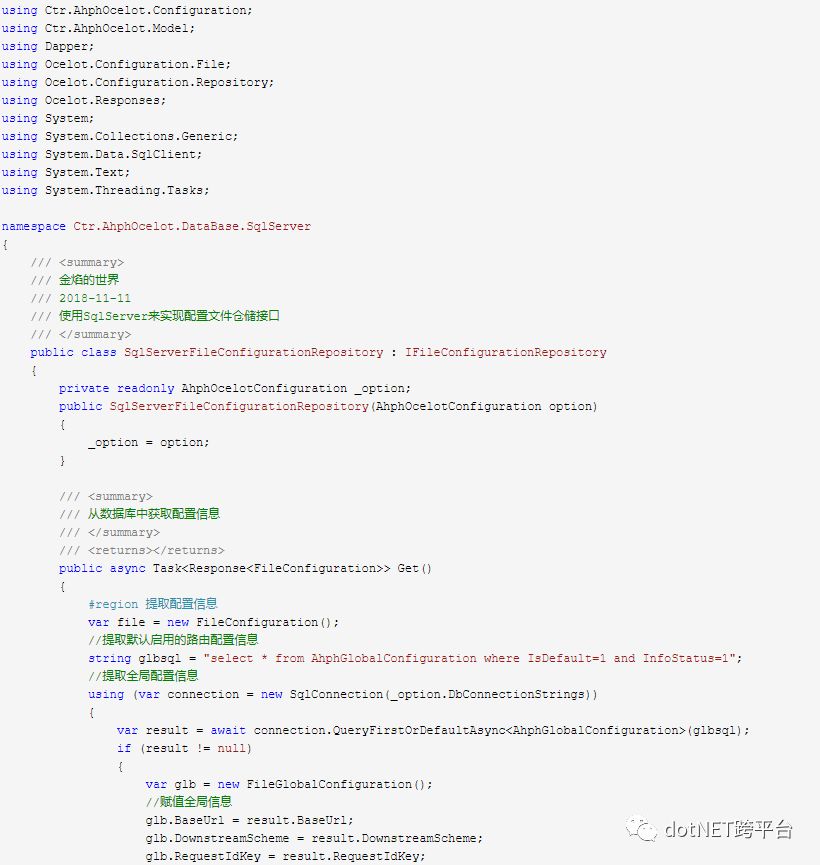

现在可以实现接口了,详细代码如下,代码很简单,就是从数据库查询出录入的内容,使用 dapper 实现。

【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

现在又延伸出两个问题.第一个是AhphOcelotConfiguration这个信息从哪读取的?第二是SqlServerFileConfigurationRepository在哪注入。

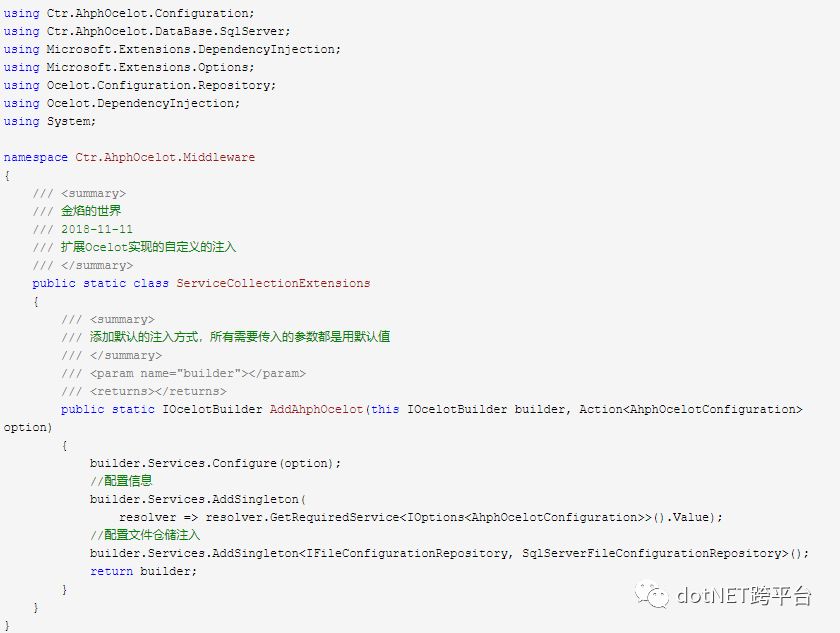

其实读过我前面中间件源码解析的同学可能已经知道了,就是在AddOcelot里注入的,现在我们就可以使用相同的方式实现自己的扩展。添加自己的ServiceCollectionExtensions扩展。

【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

有木有很简单呢?到这里从数据库中提取配置信息都完成啦,现在我们开始来测试下,看是否满足了我们的需求。

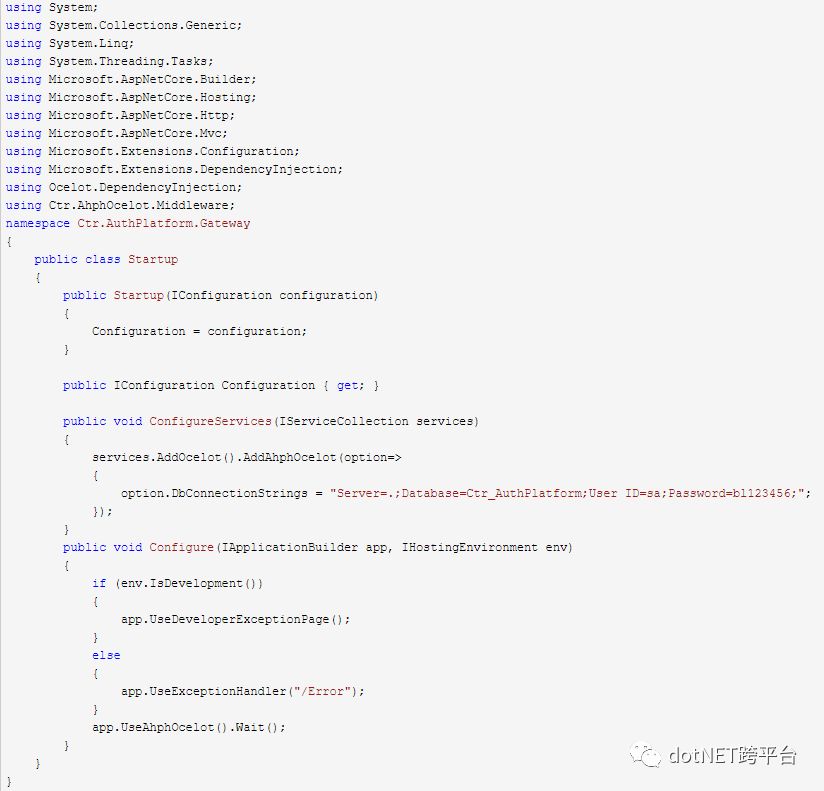

新建一个Ctr.AuthPlatform.Gateway网关项目,添加我们的中间件项目引用,修改Startup.cs代码如下

【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

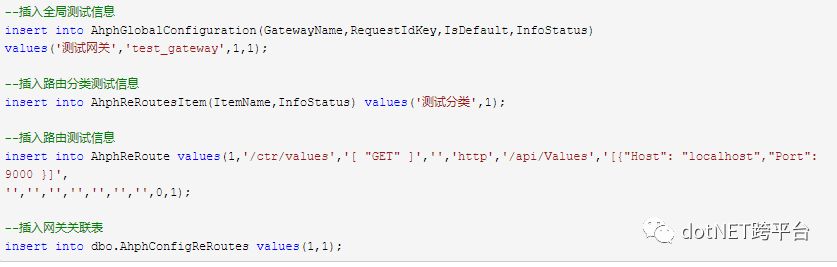

就实现了自定义的网关,是不是很优雅呢?但是是否达到了我们预期的网关效果了,我们来直接从数据库里插入测试数据,并新建一个测试项目。测试数据脚本如下

【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

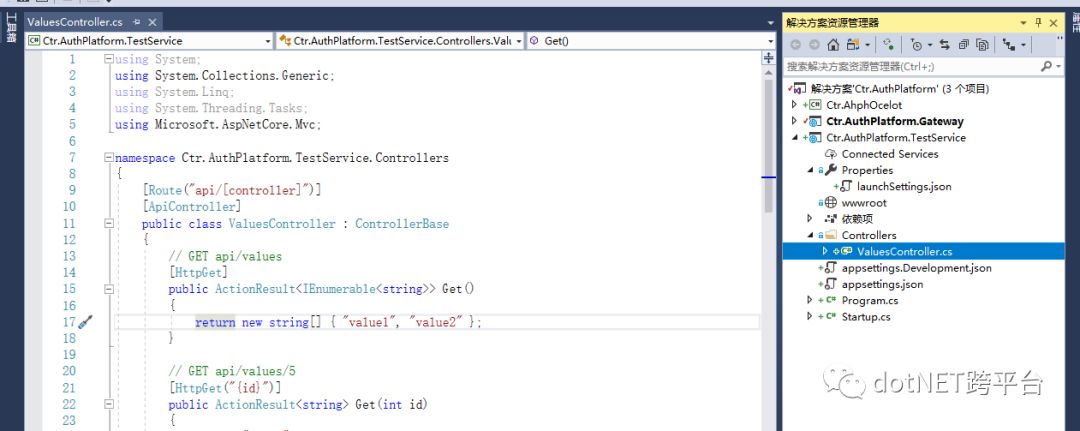

测试项目结构如下,就是默认的一个 api 项目,修改下启动端口为 9000。
【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

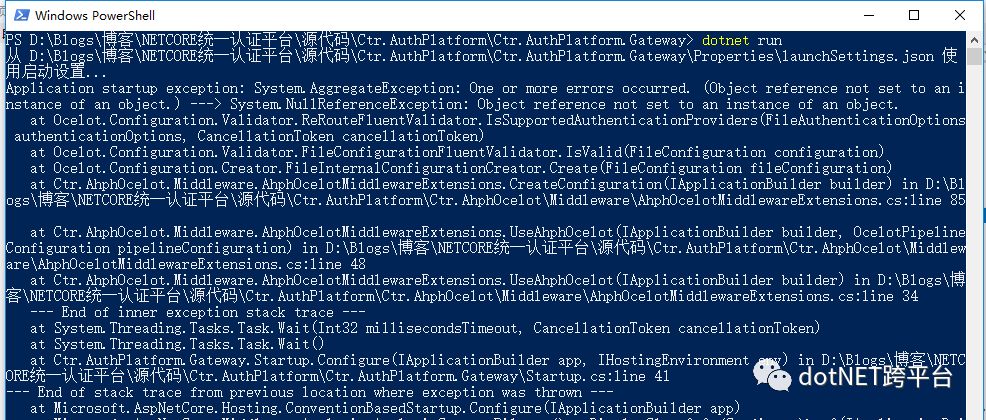

为了方便调试.NETCORE 项目,我建议使用dotnet run方式,分别启动网关(7777 端口)和测试服务(9999 端口)。优先启动网关项目,想一想还有点小激动呢,开始运行项目,纳尼,尽然报错,而且是熟悉的未将对象引用到实例化错误,根据异常内容可以看到是在验证的时候报错,我们可以查看下 Ocelot 对应的源代码,发现问题所在了。
【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

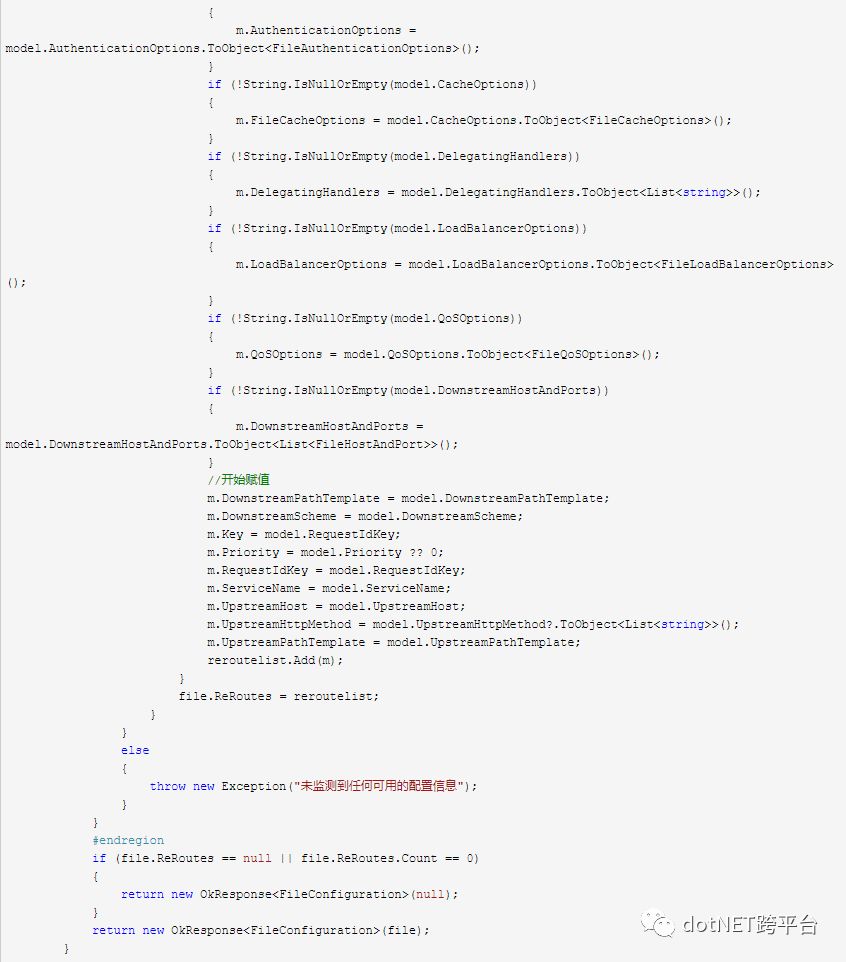

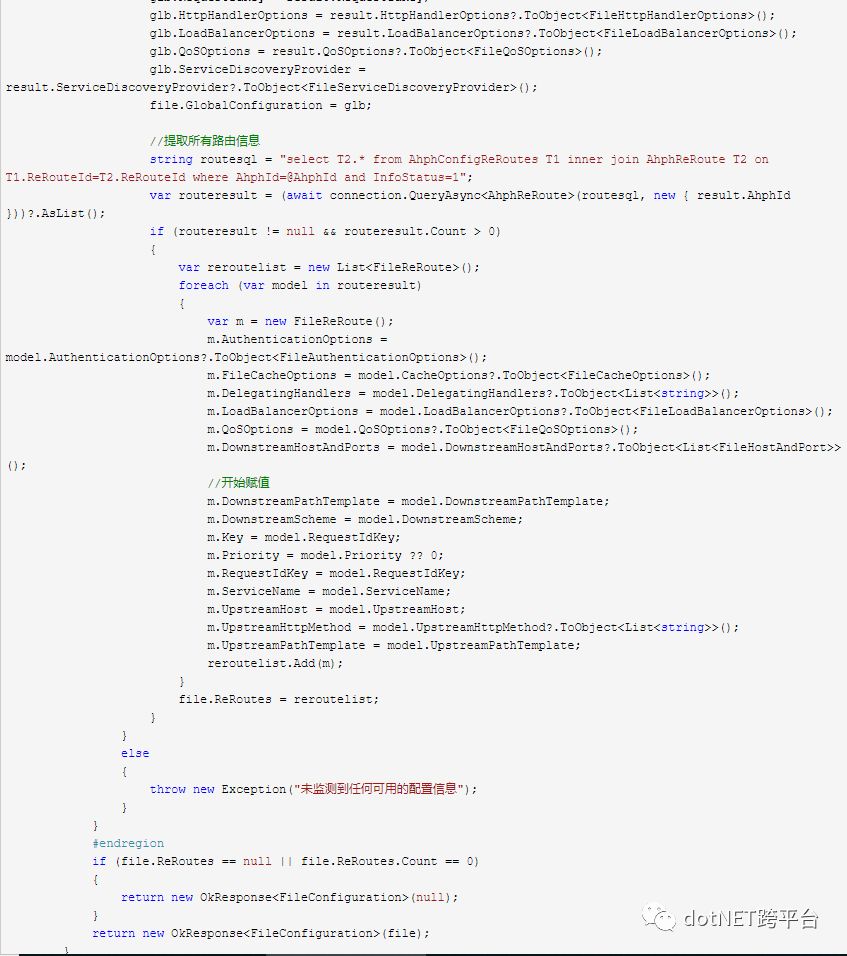

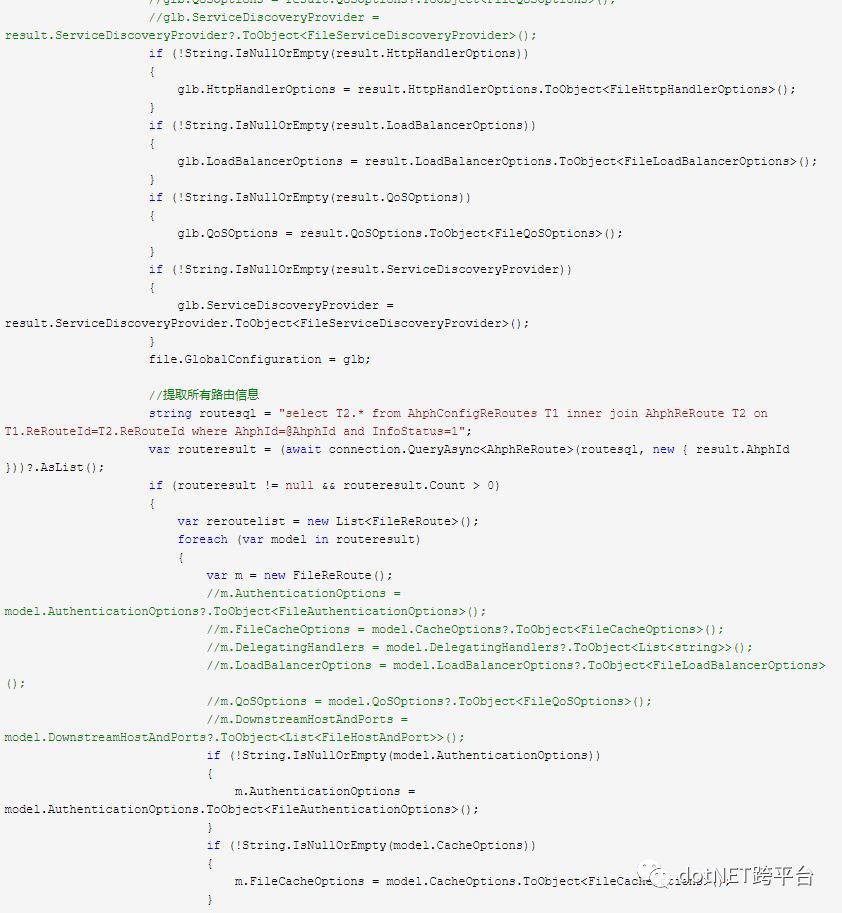

我们在一些未定义的配置项目使用了为空的赋值。而 Ocleot 里面对于不少配置项目未做非空验证。比如RateLimitOptionsCreator对于FileGlobalConfiguration未做非空验证,类似这样的地方还有不少,我希望下次 Ocelot 更新时最好增加这类非空验证,这样便于自定义扩展,而 Ocelot 内部实现了默认实例化,所以我们之前从数据库取值赋值时写法需要改进,修改后的代码如下。

【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

然后重新运行,网关启动成功。

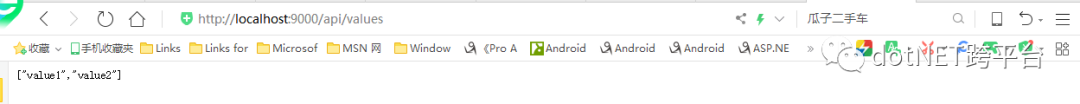

接着我们启动我们测试的服务,然后浏览器先访问http://localhost:9000/api/values地址,测试地址正常访问。
【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)
然后使用测试网关路由地址访问http://localhost:7777/ctr/values,显示内容和本地访问一样,证明网关路由生效,是不是有点小激动呢?我们完成了从配置信息中取网关路由信息扩展。
【.NET Core 项目实战-统一认证平台】第三章 网关篇-数据库存储配置(1)

三、下篇预告

最后我们回顾下这篇内容,我是从设计到实现一步一步讲解和实现的,而且实现过程是根据需求慢慢剖析再局部实现的,我发现现在很多人在平时学习基本都是结果未导向,很少去关心中间的实现过程,久而久之基本就会丧失解决问题的思路,写的这么详细,也是希望给大家一个解决问题的思路,目前我们实现了从数据库中提取配置信息并在网关中生效,但是还未实现动态更新和扩展其他数据库存储,大家也可以先自己尝试如何实现。

下一篇我们将会实现网关路由的动态更新,会提供几种更新思路,根据实际情况择优选择。然后在使用 Mysql 数据库来存储配置信息,并扩展此网关实现很优雅的配置,为什么使用 mysql 扩展实现呢?因为.netcore 已经跨平台啦,后期我们准备在 Centos 下实现容器化部署,这时我们就准备以 mysql 为例进行讲解,本网关所有内容源码都会实现 sqlserver 和 mysql 两种方式,其他存储方式可自行扩展即可。

最后项目所有的文档在源码的文档目录,文档按照课程源码文件夹区分,本文的文档标识course1
