01

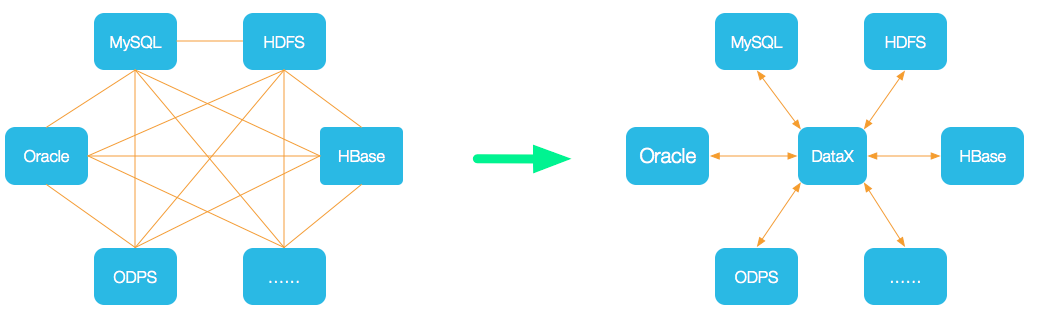

设计理念

02

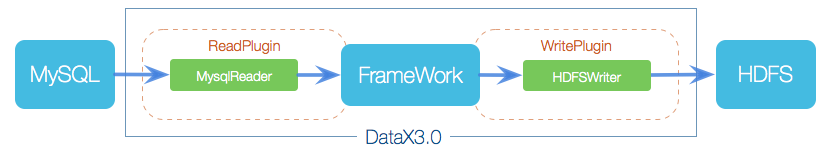

框架设计

DataX 本身作为离线数据同步框架，采用 Framework + plugin 架构构建。将数据源读取和写入抽象成为 Reader/Writer 插件，纳入到整个同步框架中。

• Reader：Reader 为数据采集模块，负责采集数据源的数据，将数据发送给 Framework。
• Writer：Writer 为数据写入模块，负责不断向 Framework 取数据，并将数据写入到目的端。
• Framework：Framework 用于连接 reader 和 writer，作为两者的数据传输通道，并处理缓冲，流控，并发，数据转换等核心技术问题。



03

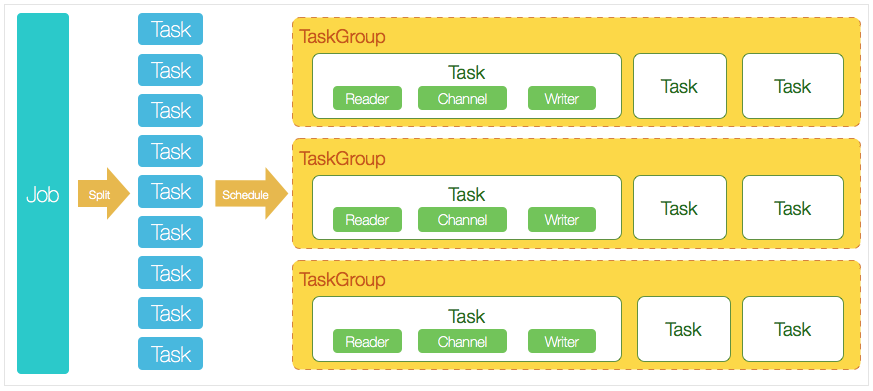

核心架构

核心模块介绍：

1. DataX 完成单个数据同步的作业，我们称之为 Job，DataX 接收到一个 Job 之后，将启动一个进程来完成整个作业同步过程。DataX Job 模块是单个作业的中枢管理节点，承担了数据清理、子任务切分(将单一作业计算转化为多个子 Task)、TaskGroup 管理等功能。
2. DataXJob 启动后，会根据不同的源端切分策略，将 Job 切分成多个小的 Task(子任务)，以便于并发执行。Task 便是 DataX 作业的最小单元，每一个 Task 都会负责一部分数据的同步工作。
3. 切分多个 Task 之后，DataX Job 会调用 Scheduler 模块，根据配置的并发数据量，将拆分成的 Task 重新组合，组装成 TaskGroup(任务组)。每一个 TaskGroup 负责以一定的并发运行完毕分配好的所有 Task，默认单个任务组的并发数量为 5。
4. 每一个 Task 都由 TaskGroup 负责启动，Task 启动后，会固定启动 Reader—>Channel—>Writer 的线程来完成任务同步工作。
5. DataX 作业运行起来之后， Job 监控并等待多个 TaskGroup 模块任务完成，等待所有 TaskGroup 任务完成后 Job 成功退出。否则，异常退出，进程退出值非 0

DataX 调度流程：

举例来说，用户提交了一个 DataX 作业，并且配置了 20 个并发，目的是将一个 100 张分表的 mysql 数据同步到 odps 里面。DataX 的调度决策思路是：

1. DataXJob 根据分库分表切分成了 100 个 Task。
2. 根据 20 个并发，DataX 计算共需要分配 4 个 TaskGroup。
3. 4 个 TaskGroup 平分切分好的 100 个 Task，每一个 TaskGroup 负责以 5 个并发共计运行 25 个 Task。

05

六大核心优势

• 可靠的数据质量监控
• 丰富的数据转换功能
• 精准的速度控制
• 强劲的同步性能
• 健壮的容错机制
• 极简的使用体验
